14.4欧姆定律应用（伏安法测电阻）
【导学目标】
1.通过实验，学会用伏安法测量电阻的阻值．
2.进一步学习电流表、电压表和滑动变阻器的使用方法，养成良好的实验习惯.
3.学会根据欧姆定律来设计简单的保护电路，并能解决一些简单的电路问题.
学习重、难点：
通过欧姆定律的变换式R=U/I领悟测量未知电阻的实验方法．
【自主学习】
把欧姆定律的公式________________加以变形，可以得到R=___________．根据这一公式，只要测出导体____________和通过导体的________，就可以计算出这个导体的电阻．这种用_______表测电压，_______表测电流，再计算电阻的方法，称为伏安法．
【合作探究】
活动1.测量定值电阻的阻值
1．实验原理：__________________________________．
2．实验器材：__________________________________________________________．
3．实验电路图：（请在下面的虚线框中画出）
4．实验步骤：
①按照电路图连接实物电路（先按照电路图中的元件位置摆放好实验器材，然后再按照顺序连接电路．注意：连接电路时开关应处于______状态，滑动变阻器的阻值应调到_______ ，电表的连接要注意量程和正负接线柱）；
②闭合开关，调节__________________，在表格中
记录三组电流、电压值，填入表格中；
③根据公式____________分别计算出电阻值．
5．实验记录表格（请你完成课本中的设计）：
对多次实验的结果取平均值得到，电阻的阻值
为 .
6．闭合开关后，滑动变阻器是滑片向左滑动时，两表的示数怎样变化？滑动变阻器的电压如何变化？
活动2：测量小灯泡的阻值
1．按照规范的实验步骤，完成小灯泡的电阻测量．并将测量结果填入下表
2．实验记录表格（请你设计）：
实验序号 |
灯的亮度 |
电压U/V |
电流I/A |
电阻R/Ω |
1 |
几乎不亮 |
|
|
|
2 |
较暗 |
|
|
|
3 |
较亮 |
|
|
|
3．分析与思考：
通过实验你发现小灯泡的阻值具有怎样的特点？
能否根据已学的知识提出合理的解释？是否需要对小灯泡的电阻值取平均值？
【精讲点拨】
将刚才两个实验中关于未知阻值电阻RX和小灯泡的UI图像画在下图中，并进行比较．
【自主评价】

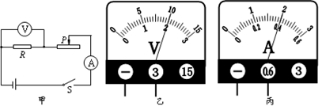

1.小英按图甲所示的电路图连接实验电路，测量电阻R 的阻值．闭合开关 S，调节滑动变阻器的滑片P 后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为 A，电阻R的阻值
为 Ω．
2.在“测量小灯泡的电阻”的实验中，某同学在连接电路时，不小心将电流表和电压表接错了
位置，如图所示．闭合开关可能出现的现象是( )
A．电流表烧坏，电压表示数为0 B．小灯泡烧坏
C．电流表示数为0，电压表示数为电源电压值 D．电流表示数为0，电压表示数为0
3．小东同学做“测量小灯泡电阻”的实验： （1）请完成如图实验电路的连接(要求滑片P闭合开关前无需再移动)；（2）小东正确连接电路后闭合开关，调节滑动变阻器使电压表的示数为图（甲）所示，此时电流表的示数如图（乙）所示，小灯泡的电阻是 Ω．
4．某同学用伏安法测一只小灯泡的电阻，请你回答该同学在实验中遇到的问题：
(1)灯泡的亮度在他看来是正常时，他停止了对滑动变阻器的调节，并细心地观察电流表，发现电流表的示数在缓慢地变小，你认为出现这种现象的原因是 ．
(2)后来他又调节滑动变阻器，一不留神灯泡熄灭了(灯丝烧断了)．这时他观察到两电表的示数情况将是( )．
A．两电表示数都为零 B．电流表有示数，电压表示数为零
C．两电表的示数都不为零 D．电流表示数为零，电压表有示数且比原来大
5．某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（ ）．
A．一定是电压表已损坏，应立即断开关
B．一定是电流表与电源两极直接相连，应立即断开开关
C．可能是电压表发生了故障，而电流表既未接错也未损坏
D．可能是电流表与电压表接成了串联电路
6．在“用电压表和电流表测电阻”的实验中，小星同学连接完实验电路，闭合开关，此时的电压表指针位置如图所示，则电压表的示数是________V．当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数变化相反，已知实验中使用的电源是稳压电源，电源两端电压保持不变，则出现这一现象的原因是电压表接到了_ 的两端．
7．将6V的电压加在用电器两端时，通过的电流是0.2A，该用电器的电阻是 Ω；将3V的电压加在同一用电器两端时，通过电路的电流是 A，用电器的电阻是 Ω；如果用电器两端的电压为零，该电阻的阻值是 Ω．
8．在“用电流表和电压表测电阻”的实验中，电源为两节电池串联，被测电阻的阻值约为10Ω．

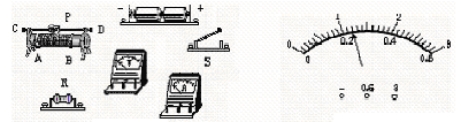

（1）请用笔画线代替导线，将图中各元件连接成需要的电路；
（2）滑动变阻器在此实验中的作用_________________________；
（3）某次实验电压表的示数为2.5V，电流表指针的位置如图所示，则电流是______A，电阻是______Ω（计算结果保留小数点后一位）．
