13.4电压和电压表的使用（第二课时）

【导学目标】

1.通过实验练习使用电压表，进一步掌握电压表的使用方法．

2.通过探究,知道串联电路和并联电路中电压的特点.

【自主学习】---初步掌握，发现问题

预习书本P78

【合作探究】---深入理解，解决问题

活动1：探究串联电路中的电压

设计“探究串联电路中的电压”实验．

（1）：实验目的：探究串联电路中，灯L₁两端的电压U₁、灯L₂两端的电压U₂及总电压U之间的关系.

（2）猜想：

（3）实验器材： ．

（4）画出实验电路图在下方框内．

（5）设计画出记录数据的内容在下表格内．

（6）实验过程：

①按图示的电路图连接好电路；

②测出L₁、L₂两端的电压U₁、U₂及总电压U，并将测得的数据填入你设计的表格中．

③换上不同规格的小灯泡，再次测量以上各部分的电压填入表格

（7）分析实验数据，你从中能得到什么结论？ ．

活动2：探究并联电路中的电压

（1）：实验目的：探究并联电路中，灯L₁两端的电压U₁、灯L₂两端的电压U₂及总电压U之间的关系.

（2）猜想：

（3）实验器材： ．

（4）画出实验电路图在右下方框内．

（5）设计画出记录数据的内容在上表格内．

（6）实验过程：

①按图示的电路图连接好电路；

②测出L₁、L₂两端的电压U₁、U₂及总电压U，并将测得的数据填入你设计的表格中．

③换上不同规格的小灯泡，再次测量以上各部分的电压填入表格

（7）分析实验数据，你从中能得到什么结论？ ．

小结：在串并联电路中，电压的特点是：

在串联电路中， ．公式：　　　         　　

在并联电路中， ．公式：　　　   　　

【精讲点拨】---为己所用，全面掌握

1．如图(a)所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图(b)所示.则V₁用的量程是_______V，V₂用的量程是_______V，小灯泡L₁上的电压U₁＝_______V.

【自主评价】---突破自己，勇攀高峰

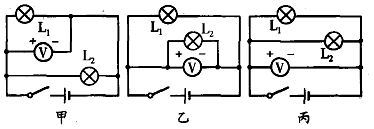

2．如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则    (    )

1. 图甲、乙的测量结果之和等于图丙的测量结果

   B．三种接法的测量结果都不同

   C．三种接法的测量结果相同

   D．只有图甲、乙两种接法的测量结果是相同的

   3．在如图所示的电路中，合上开关S，电压表的示数为2V，电源电压为4.5 V，则    (    )

   A．L₁两端的电压为2V

   B．L₁、L₂两端的总电压为2V

   C．L₁两端的电压为2.5 V

   D．L₂两端的电压为2.5 V
