13.4电压和电压表的使用（第一课时）
【导学目标】
1.通过与水流的类比了解电压的概念，知道电压的单位.
2.学会正确使用电压表.
3.通过对伏特的简介，培养和教育学生为祖国的四个现代化而刻苦专心的学习精神．
【自主先学】预习书本P75--77
【自主学习】---初步掌握，发现问题
阅读P75页，完成以下内容：
1．书本中将电压与 进行类比，这种研究方法叫 法.
并思考：电路中为何要有电压？（试用类比法进行说明）
可知： 是形成 的原因.（分别选填“电流”和“电压”）
就是提供电压的装置.
2.根据你的理解，将下列类比中的对应项连线
水流 电灯
水轮机 电压
阀门 电流
水管 导线
水泵 电源
水压 开关
3.电压用字母 表示.电压的国际单位是 ，简称 ，符号 .
电压的常用单位还有 和 .
这些单位的换算关系是：1KV= V；1V= mV.
4.记住几个电压值：一节干电池电压： ；一节蓄电池电压 ；
家庭电路（或照明电路）电压： ；对人体安全电压：
5.测量电压的仪器叫 表，它在电路中的符号是 .
【合作探究】---深入理解，解决问题
观察电压表（小组共同探究并完成填空）
1.观察外表：①表盘中间有字母 ,表示此为 表，同时表示表盘上数字的单位为 .
②表盘上有 排刻度值，上排为 0 ～ ，下排为 0～ .③电压表的接线柱有 个，接线柱的旁边分别标注： 、 、 一般均为两个正接线柱，一个负接线柱.
2.关于接线：任何一个电路元件只能将 个接线柱接入电路中，电压表也不例外.连接时，将标有 的接线柱和另外两个中的一个接线柱接入电路.且在连接时应当使电流从 接线柱流入，从 接线柱流出.
3.关于量程：当接入的是标有 “—” 和标有“3”的接线柱接到电路中是，表示选用的是 ～ 的量程；当接入的是标有 “—” 和标有“15”的接线柱接到电路中是，表示选用的是 ～ 的量程.
所选用的接线柱 |
上排/下排 数据 |
量程 |
一大格 |
最小分度值 |
“－”和“3”接线柱 |
|
|
|
|
“－”和“15”接线柱 |
|
|
|
|
4.关于连接方式：电压表应当与被测电路（或用电器） 联.
5.尝试读数：书本P72图13-19中电压表的读数：（a） （b）
6.关于另外几点使用注意点：
①调零
②电压表可以直接连在电源两端测电源电压.（电压表相当于断路）
③所测电压不能超过量程.一般先用大量程试用，若在小量程范围内，则再（必须）改用小量程.
尝试测量干电池的电压
实验目的：学会使用电压表，并探究串联电池电压的关系
器材：三节干电池、电压表一个、导线若干
步骤：1.分别测出每一节电池的电压U1、U2、U3
2.将三节电池串联，测出这个电池组的总电压U，将测得的电压值填入下表：
【精讲点拨】---为己所用，全面掌握
1．关于电压和电流的关系，下列说法中正确的是( )
A．电路中有电压就一定有电流 B．电路中没有电流就一定没有电压
C．电流和电压总是同时存在的 D．电路中有电压也可能没有电流
2 下列关于电流表和电压表的说法中不正确的是( )
A．使用前要观察电表的量程，不知测量值时要用大量程、试触法进行判断
B．使用时电流都应从正接线柱流入电表，从负接线柱流出电表
C．两表都可以直接接到电源两极之间进行测量
D．电流表要串联在电路中，电压表要并联在电路中
3如图所示，当开关闭合时，用电压表能测出灯L1两端电压的是 ( )
【自主评价】---突破自己，勇攀高峰
1.用电压表测电压时，某同学接入电路的是0~3 V的量程，却在0～15 V的量程中读成了6.5 V，则实际测得的电压应是_______V.
2．如图所示，当开关S闭合时，电压表所测得的电压是 ( )
A．灯L2的电压
B．灯L1的电压
C．电源的电压
D．电源和灯L2的电压

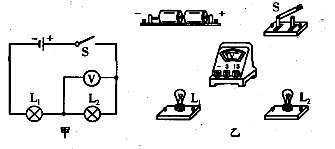

3.请根据图甲所示的电路图连接图乙所示的实物电路.
4.有一只电压为4V的蓄电池，其正、负极已模糊不清，请你写出用电压表判断其正、负极的方法.
（生）学后反思：
（师）教学反思：
